   在STM32開發中，經常會碰到hex文件、bin文件與axf文件，這些都是可以燒寫到闆子裡運行的文件。這三個文件有什麼區别呢？

可燒錄的文件

axf文件、hex文件與bin文件都是可以運行在我們的stm32上的，它們都存儲了編譯器根據源代碼生成的機器碼，根據應用場合的不同，它們又有所區别。

axf文件：包含調試信息。

hex文件：包含地址信息。

bin文件：最直接的代碼映像。

axf文件是編譯默認生成的文件，不僅包含代碼數據，而且還包含著調試信息，在MDK裡進行debug調試用的就是這個文件。

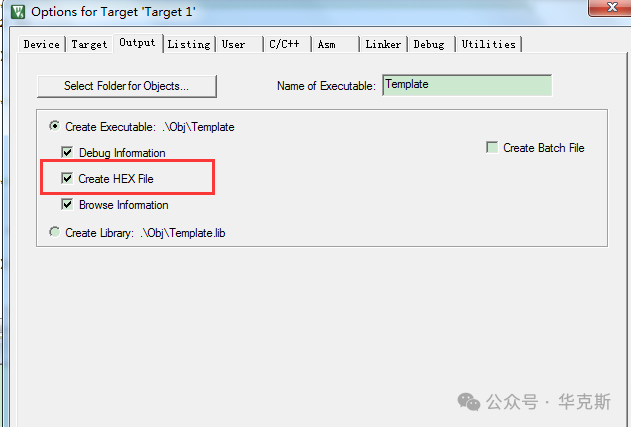

hex文件在MDK裡要勾選如下選項才可以生成：

hex 文件是一種使用十六進制符号表示的代碼記錄， 記錄了代碼應該存儲到FLASH 的哪個地址，下載器可以根據這些信息輔助下載。

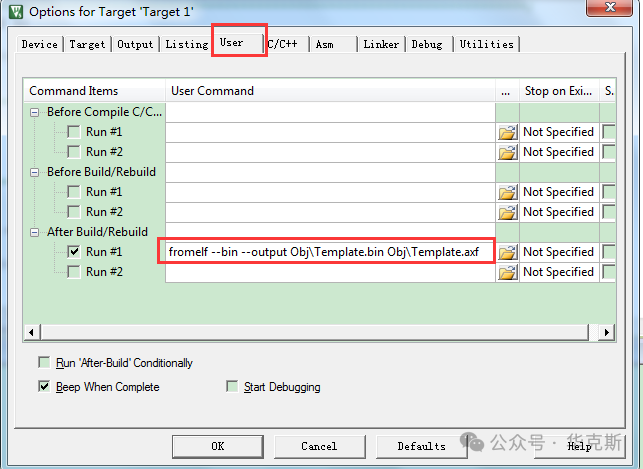

bin文件是根據axf文件生成的，需要在MDK下添加類似如下格式命令來生成對應的bin文件：

離線文件的燒錄方法

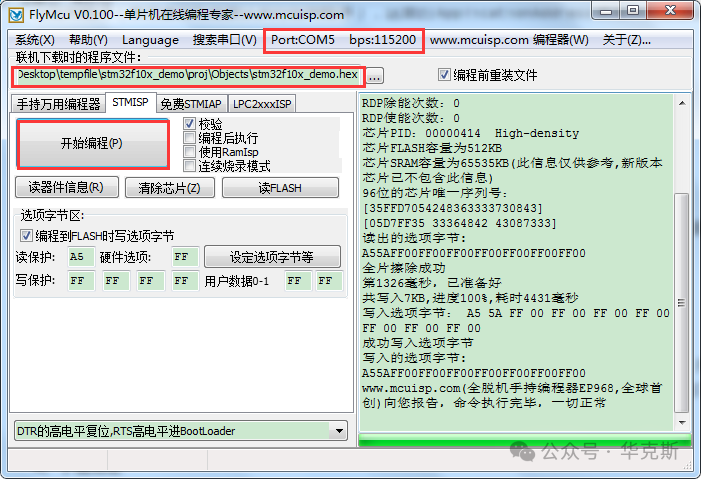

hex文件的燒錄，我們可以使用FlyMcu工具通過串口來下載：

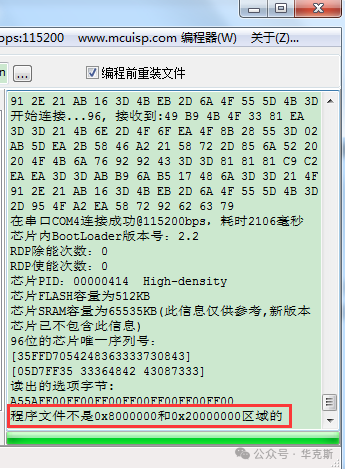

FlyMcu不可以燒bin文件，因爲上面說過了bin文件隻包含最直接的代碼映像，不包含地址信息，會出現如下錯誤：

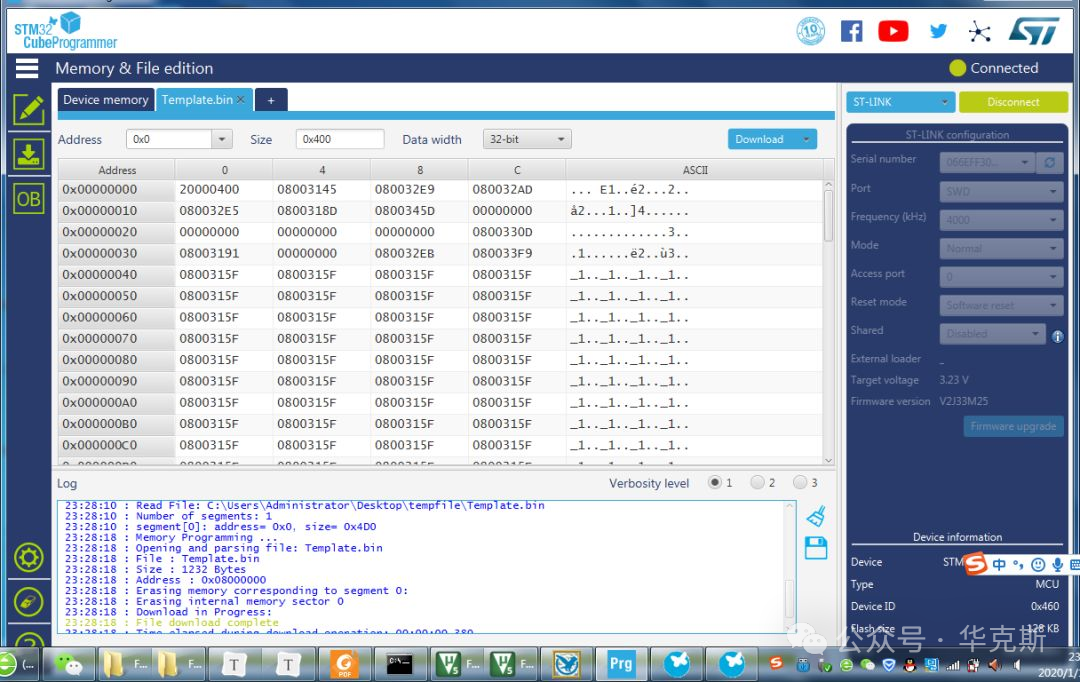

bin文件可以使用STM32CubeProgrammer軟件通過STLINK進行下載：

總結：

hex .bin .elf .axf文件區别

一、bin

bin 文件是純粹的二進制文件，内部無地址标記，可直接在裸機運行，如果下載運行，則需要下載到編譯時的地址。

二、hex

可理解爲帶存儲地址描述格式的 bin 文件，可通過串口下載到單片機内部。燒寫或下載 hex 文件時，一般都不需要用戶指定地址，因爲 hex 文件内部信息已經包括了編譯時的地址。

三、elf

gcc編譯出來的是 elf 文件，包含了符号表、彙編、調試信息，可在 Linux 中運行，無法直接在裸機上運行。

它是可執行文件，必須在有操作系統環境中運行，如果沒有操作系統，將 elf 文件燒寫進去，包含了符号表、調試信息等，ARM 運行碰到這些指令，就會導緻失敗。

而這個map文件就是從elf提出取來的，非常直觀地（以文本形式）展現程序中的各文件包含了哪些函數變量，而這些函數變量分配在哪些段，地址是什麼，以及其占用的空間大小等。

四、axf

可理解爲 bin 文件+ 調試信息，axf 文件由 ARM 編譯器産生，除了包含 bin 文件内容外，還附加其他調試信息。這些調試信息加在可執行的二進制數據之前，調試時這些調試信息不會下載到 RAM 中，真正下載到 RAM 中的信息僅僅是可執行代碼。

axf文件、hex文件與bin文件都是可以運行在我們的stm32上的，它們都存儲了編譯器根據源代碼生成的機器碼，根據應用場合的不同，它們又有所區别：

axf文件：包含調試信息。

hex文件：包含地址信息。

bin文件：最直接的代碼映像。

bin文件就是最小的可以運行的文件了，其包含最直接的代碼映像。

這三個文件中axf文件最大，hex文件次之，bin文件最小。
